সুইচ মোড পাওয়ার সাপ্লাই ডিজাইনে কীভাবে উপযুক্ত উচ্চ-পাওয়ার ইন্ডাক্টর ম্যাগনেটিক কোর নির্বাচন করবেন

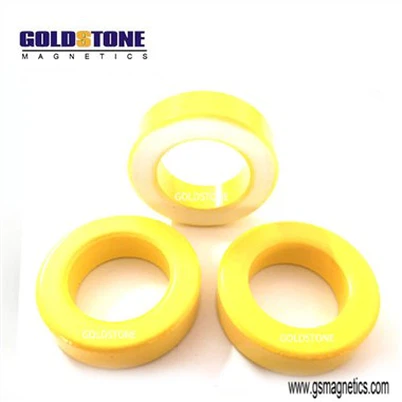

চৌম্বক পাউডার কোর বা লোহা পাউডার কোর ভাল? আমি বিশ্বাস করি এটি একটি সাধারণ প্রশ্ন যা অনেক প্রকৌশলী সুইচ মোড পাওয়ার সাপ্লাই সমাধান ডিজাইন করার সময় সম্মুখীন হয়। চৌম্বকীয় কোর, পাউডার কোর, আয়রন সিলিকন অ্যালুমিনিয়াম এবং ফেরাইটের নির্বাচন এবং তুলনা প্রকৌশলীদের দ্বারা উচ্চ-পাওয়ার ইন্ডাক্টরের জন্য চৌম্বকীয় কোর নির্বাচনের ক্ষেত্রে প্রায়শই আলোচনা করা হয়। বাজারে হাই-পাওয়ার ইন্ডাক্টরগুলির জন্য চৌম্বক কোরের বেশ কয়েকটি পছন্দ রয়েছে, যার মধ্যে রয়েছে আয়রন সিলিকন অ্যালুমিনিয়াম (কুল এম?), আয়রন পাউডার কোর, আয়রন সিলিকন (সিলিকন স্টিল ল্যামিনেশন), গ্যাপ ফেরাইট, মলিবডেনাম পোমো (এমপিপি), এবং উচ্চ প্রবাহ তাই তাদের বৈশিষ্ট্য কি ধরনের প্রয়োগের জন্য উপযুক্ত?
চৌম্বকীয় মূল উপকরণের তুলনা

আয়রন সিলিকন অ্যালুমিনিয়াম এবং ইন্টারস্টিশিয়াল ফেরাইট

আয়রন সিলিকন অ্যালুমিনিয়াম এবং ইন্টারস্টিশিয়াল ফেরাইট দুটি সাধারণভাবে ব্যবহৃত উপকরণ। নরম স্যাচুরেশনের ক্ষেত্রে, ইন্টারস্টিশিয়াল ফেরাইট অবশ্যই ডিসেন্ট বক্ররেখার নিরাপদ অঞ্চলে ডিজাইন করা উচিত। আয়রন সিলিকন অ্যালুমিনিয়াম (কুল এম?) একটি নিয়ন্ত্রিত ডিসেন্ট কার্ভ রেঞ্জের মধ্যে ডিজাইন করা হয়েছে, যা ভাল ফল্ট টলারেন্স বৈশিষ্ট্য প্রদান করতে পারে, বিশেষ করে উচ্চ শক্তিতে।

চৌম্বকীয় প্রবাহ তুলনার পরিপ্রেক্ষিতে, ডিজাইন পয়েন্টে একটি নির্দিষ্ট 50% হ্রাস ধরে নিলে, কুল এম এর চৌম্বকীয় প্রবাহ? গ্যাপ ফেরাইটের দ্বিগুণেরও বেশি, যা চৌম্বকীয় কোরের আকার 35% কমাতে পারে। ডিজাইনের সময়, চৌম্বকীয় কোরের আকার 30% থেকে 35% কমানো যেতে পারে।

নরম স্যাচুরেশন বক্ররেখা কুল এমকে সমর্থন করে? ত্রুটি সহনশীলতা সহ ডিজাইন, যখন ইন্টারস্টিশিয়াল ফেরাইট তা করে না।

ফেরাইটের চৌম্বক ক্ষমতা তাপমাত্রার সাথে পরিবর্তিত হয়, যখন আয়রন সিলিকন অ্যালুমিনিয়াম (কুল এম?) তুলনামূলকভাবে স্থিতিশীল থাকে। অনেক ফেরাইট সরবরাহকারী বা নির্মাতারা 25 ডিগ্রী থেকে 100 ডিগ্রী পর্যন্ত বিভিন্ন পরিবেশে তাদের পণ্যের উপাদানগত পার্থক্য সম্পর্কে তথ্য সরবরাহ করবে। আয়রন সিলিকন অ্যালুমিনিয়ামের বিভিন্ন উপকরণ, কাঠামো এবং ইন্টারস্টিশিয়াল ফেরাইটের কারণে, তাপমাত্রার সাথে পরিবর্তনগুলি উল্লেখযোগ্য হবে না।

প্রান্ত হারানোর পরিপ্রেক্ষিতে, কুল এম? প্রান্তের ক্ষতি অনুভব করে না, যখন ইন্টারস্টিশিয়াল ফেরাইটের উল্লেখযোগ্য প্রান্তের ক্ষতি হয়। আয়রন কোরের ফাঁক অংশটি তাপমাত্রা বৃদ্ধির সাথে সাথে বর্ধিত ক্ষতির সম্মুখীন হবে। আয়রন সিলিকন অ্যালুমিনিয়াম (কুল এম?) এরও ফাঁক রয়েছে, তবে এটি একটি অভিন্ন বিতরণ করা ফাঁক কারণ এই ফর্মটি উচ্চ-শক্তি প্রয়োগের জন্য ভাল।

আকার এবং শক্তি সঞ্চয়ের জন্য, আয়রন সিলিকন অ্যালুমিনিয়াম (কুল এম?) এবং ম্যাঙ্গানিজ জিঙ্ক ফেরাইটের মধ্যে LI2 মানের তুলনা থেকে দেখা যায় যে যখন আকার উভয়ই 55mm, 60? আয়রন সিলিকন অ্যালুমিনিয়াম পরীক্ষা করার জন্য ব্যবহৃত হয়?, আয়রন সিলিকন অ্যালুমিনিয়াম (কুল এম?) এর শক্তি সঞ্চয় ক্ষমতা আয়তনের আকারের দিক থেকে ম্যাঙ্গানিজ জিঙ্ক ফেরাইটের প্রায় দ্বিগুণ, সারণি 1 এ দেখানো হয়েছে।

যখন শক্তি সঞ্চয়স্থান একই থাকে এবং LI2 মান একই থাকে, তখন আয়রন সিলিকন অ্যালুমিনিয়াম (কুল এম?) এর আয়তন অনেক কমে যায়, যা ডিজাইনারদের জন্য ডিজাইনের আকারকে কার্যকরভাবে হ্রাস করে। সারণি 2 এ দেখানো হয়েছে।

গ্যাপ ferrite এছাড়াও অনেক সুবিধা আছে, এটি একটি উচ্চ কার্যকর চৌম্বকীয় ব্যাপ্তিযোগ্যতা থাকতে পারে? Eff, ferrite 500 এর উপরে হতে পারে, যখন লোহা সিলিকন অ্যালুমিনিয়াম (কুল এম?) বর্তমানে সীমাবদ্ধ? প্রভাব=125। গ্যাপ ফেরাইট কিছু কম-পাওয়ার ডিজাইনের জন্য আরও উপযুক্ত
